成像亮度计的种类

成像亮度计是通过光学成像系统和图像传感器（如 CCD/CMOS）测量目标区域亮度分布的仪器，广泛应用于显示面板检测、照明设计、光学系统评估等领域。其分类需结合核心技术原理、应用场景及功能特性，具体可分为以下几类，各类别特点、原理及适用场景对比清晰：

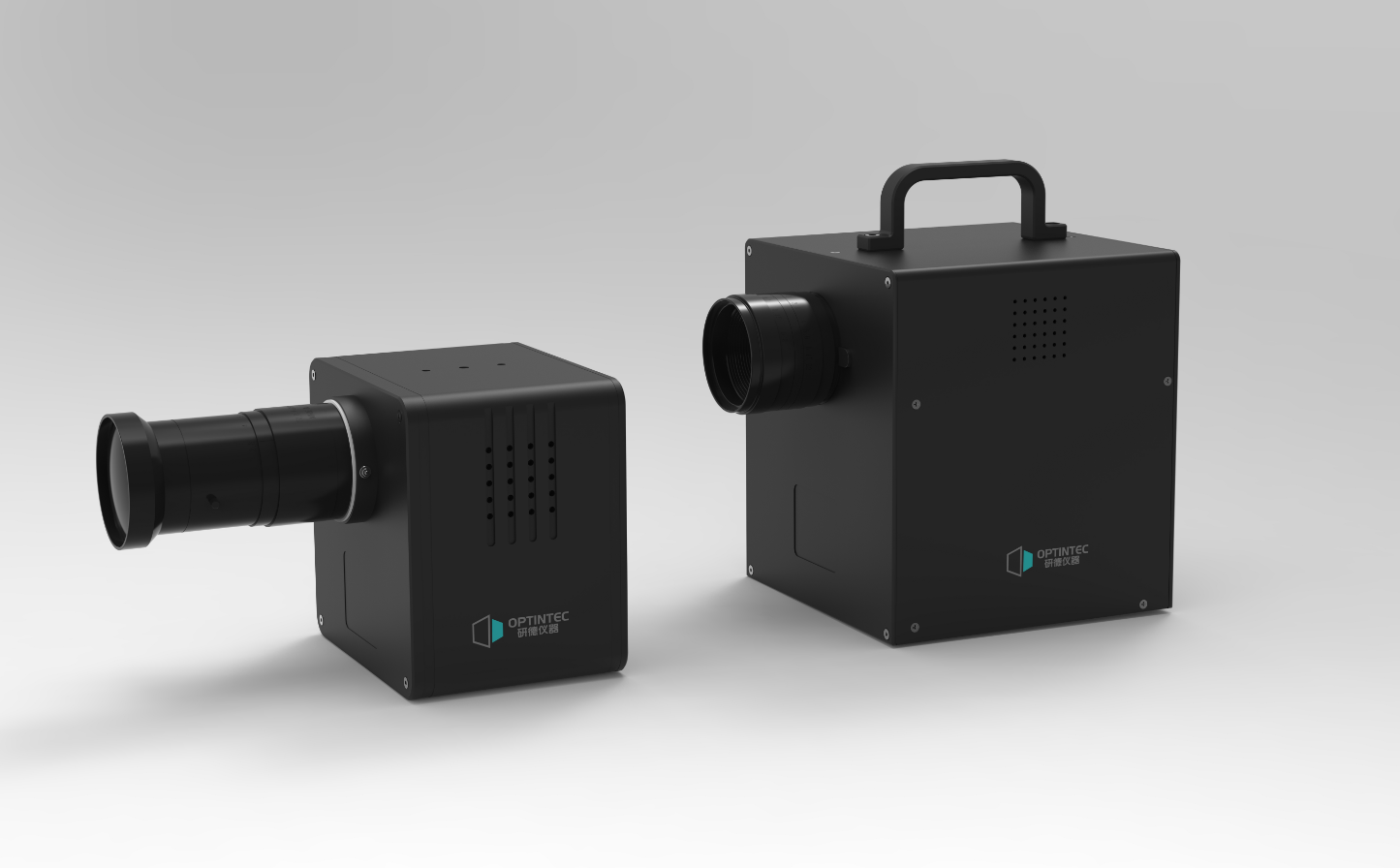

成像亮度计

一、按核心成像技术（传感器类型）分类

这是最基础的分类方式，核心差异在于图像传感器的感光原理，直接决定测量精度、响应速度和适用环境。


类别核心原理优势劣势适用场景
CCD 型成像亮度计采用电荷耦合器件（CCD）作为传感器，通过电荷存储与转移实现光信号→电信号转换，动态范围较宽，噪声控制优异1. 低噪声，暗电流小，弱光测量精度高；
2. 动态范围宽（通常 10⁵~10⁶:1），可同时捕捉亮区与暗区细节；
3. 像素均匀性好，测量一致性高		1. 响应速度较慢（帧率通常 < 60fps），不适合高速动态目标；
2. 成本较高，尤其高分辨率型号		1. 显示面板（LCD/OLED）静态亮度、对比度检测；
2. 室内照明环境静态亮度分布测绘；
3. 光学镜头、显示屏暗点 / 亮点等静态缺陷检测
CMOS 型成像亮度计采用互补金属氧化物半导体（CMOS）传感器，每个像素自带放大器，光信号直接在像素内转换为电信号，响应速度快1. 高帧率（可达数百～数千 fps），适合动态目标测量；
2. 功耗低、体积小，易集成便携设备；
3. 成本低于 CCD，高分辨率型号性价比高		1. 噪声略高于 CCD，弱光环境下测量精度稍差；
2. 早期型号动态范围较窄（现高端 CMOS 已达 10⁶~10⁷:1）		1. 动态显示（如 OLED 屏幕刷新率、动态对比度）检测；
2. 汽车大灯动态光斑、转向灯闪烁亮度测量；
3. 高速运动目标（如 LED 广告牌动态亮度）监测；
4. 便携型现场检测设备（如手持亮度计）
EMCCD 型成像亮度计增强型 CCD（Electron Multiplying CCD），在 CCD 基础上增加 “电子倍增” 结构，可将弱光信号放大，降低读出噪声1. 极弱光测量能力极强（最低可测亮度达 10⁻⁶ cd/m²）；
2. 兼顾 CCD 的低噪声和高均匀性，弱光下信噪比远超普通 CCD/CMOS		1. 成本极高，仅用于专业领域；
2. 强光下易饱和，动态范围受限；
3. 存在 “倍增噪声”，强光测量精度不如普通 CCD		1. 天文观测、夜视设备亮度校准；
2. 微弱发光器件（如微 LED、生物荧光）亮度检测；
3. 暗室环境（如影院、夜间照明）极低亮度测量

二、按应用场景与形态分类

根据使用环境的 “固定性” 和 “便携性” 需求，分为两类，核心差异在结构设计和功能适配。

1. 台式（固定型）成像亮度计

  • 结构特点：体积较大，通常含固定光学平台、高分辨率传感器、专用数据处理软件，需外接电源，测量时目标或仪器位置固定。
  • 核心优势：
    • 光学系统精度高（如采用定焦、低畸变镜头），像素分辨率可达百万～千万级；
    • 支持长时间连续测量，数据存储与分析功能完善（如生成亮度分布图、均匀性报告）；
    • 可搭配辅助设备（如积分球、恒温箱），实现标准化校准或环境模拟。
  • 适用场景：
    • 显示面板生产线质量检测（如 LCD/OLED 模组出厂亮度、色坐标校准）；
    • 实验室级光学器件（如镜头、滤镜）亮度透过率 / 反射率测量；
    • 照明产品研发（如 LED 灯具光型分布、配光曲线绘制）。

2. 便携式（手持 / 移动型）成像亮度计

  • 结构特点：体积小巧（类似单反相机或手持终端），内置电池，重量通常 < 5kg，搭配可调节镜头，支持现场快速测量。
  • 核心优势：
    • 便携性强，可在户外或非固定场景使用；
    • 操作简单，部分型号支持触控屏 + 一键测量，数据实时显示；
    • 部分产品集成 GPS、无线传输功能，方便现场数据上传与共享。
  • 核心劣势：分辨率通常低于台式（多为几十万～百万像素），动态范围略窄，不适合高精度长时间测量。
  • 适用场景：
    • 户外照明检测（如道路路灯亮度均匀性、隧道照明过渡区检测）；
    • 大型显示设备现场维护（如 LED 显示屏、投影幕布亮度校准）；
    • 建筑采光评估（如窗户透光亮度、室内自然光分布测绘）。

三、按功能特性与测量维度分类

部分成像亮度计在 “亮度测量” 基础上拓展了额外功能，满足多维度检测需求，主要分为两类：

1. 单色（仅亮度）成像亮度计

  • 功能定位：仅专注于 “亮度” 这一光学参数，核心指标为亮度测量范围（通常 0.01~10⁶ cd/m²）、精度（±2%~±5%）、分辨率。
  • 原理简化：光学系统无需复杂的色分离结构，传感器直接接收全光谱光信号，计算目标区域的光通量密度（即亮度）。
  • 适用场景：仅需亮度数据的场景，如照明环境亮度评估、显示屏亮度均匀性检测（无需色坐标分析）。

2. 彩色（亮度 + 色度）成像亮度计（又称 “成像式亮度色度计”）

  • 功能定位：同时测量亮度与色度（如 CIE 1931 色坐标、色温、色纯度），是目前主流的多功能型号。
  • 核心原理：在成像光路中加入彩色滤光片阵列（如拜耳滤光片，含 R/G/B 三色滤光单元）或分光棱镜，将光信号按波长分离后，由传感器分别接收，再通过算法计算亮度和色度参数。
  • 核心优势：一次测量即可获取亮度分布 + 色度分布，避免多次测量的误差，效率更高。
  • 适用场景：
    • 显示面板色准检测（如 OLED 屏幕色坐标偏差、色温一致性校准）；
    • 彩色照明产品研发（如 LED 彩色灯具的亮度 - 色度同步分布测量）；
    • 影像设备评估（如相机白平衡、显示器色域覆盖率检测）。

四、特殊用途成像亮度计

针对极端环境或特殊目标，存在定制化的专用型号，虽应用范围窄，但技术针对性强：


  • 高温 / 低温环境成像亮度计：传感器与光学系统采用耐温材料（如 - 40℃~85℃工作温度），用于汽车发动机舱内光源、高温工业炉内亮度检测；
  • 紫外 / 红外成像亮度计：采用紫外（UV）或红外（IR）敏感传感器，测量非可见光波段的 “辐射亮度”（如紫外固化灯、红外热像仪的辐射强度校准）；
  • 显微成像亮度计：搭配显微镜头，测量微观目标（如微 LED 芯片、生物组织发光）的局部亮度分布，分辨率可达微米级。

总结：选型关键参考因素

选择成像亮度计时，需结合自身需求优先判断以下维度：


  1. 测量精度与分辨率：实验室 / 生产线选台式 CCD/CMOS 型，现场检测选便携型；
  2. 动态与环境需求：高速动态目标选高帧率 CMOS 型，弱光环境选 EMCCD 型；
  3. 功能需求：需色坐标测量选彩色型，仅亮度检测选单色型；
  4. 使用场景：固定场地选台式，户外 / 移动场景选便携型。
